SCADE Display 设计可靠的嵌入式人机界面

概述

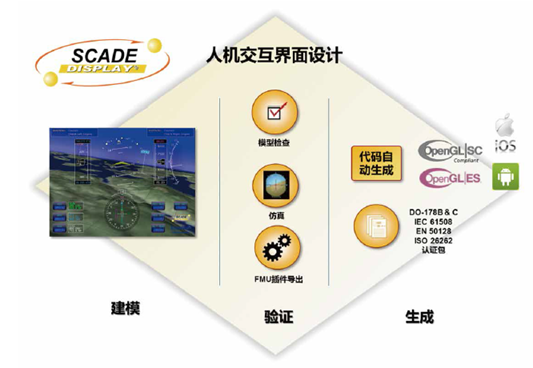

SCADE Display 是 Ansys 嵌入式软件产品系列的一部分，提供适用于嵌入式人机界面 (HMI) 的多功能图形设计以及开发环境。

SCADE Display 原生支持 OpenGL® SC1 和 SC2（安全关键）以及 ES1 和 ES2（嵌入式系统）标准，代表着新一代图形软件开发工具，跨原型制样、显示设计、仿真、V&V 以及经认证的代码生成（支持认证环境中的多项安全标准）。

SCADE Display 与 SCADE Suite 紧密集成，提供适用于嵌入式 HMI 及其行为逻辑的综合性开发环境。

特点

人机交互界面建模

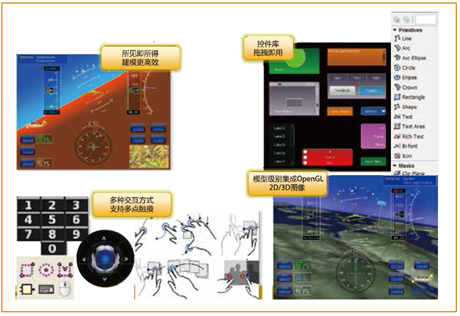

SCADE Display支持“所见即所得”的人机交互界面设计，它提供基本控件库和一些行业相关的控件库，用户还可以方便地封装自定义的控件库，设计人员可以使用这些控件库设计显示画面。SCADE Display支持OpenGL特性包括矢量绘图、遮罩、位图、纹理、α通道、光晕及反锯齿特效等等。支持矢量和位图字体，支持中文字库，支持多国语言开发。可以很方便和地图及视频叠加集成。SCADE Display支持在图形模型中加入SCADE Suite或C实现的控制逻辑，使得逻辑和显示能很好融合。

模型检查和仿真

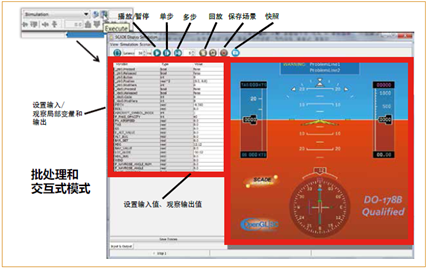

SCADE Display支持对模型进行合法性检查，包括规格表检查（检查图形对象的颜色、线宽、线形等）、命名规则检查、对象重叠规则检查（是否一个图形对象没有完全被另外一个所遮盖）、线段优化规则检查（检查是否可以使用短划线替代多个线段）等。SCADE Display支持对设计的图形界面以及嵌入的逻辑进行仿真。

SCADE Display 代码生成器

SCADE Display代码生成器从图形界面生成C代码，支持标准的OpenGL、OpenGL SC（Safety Critical）和OpenGL ES（Embedded System），生成的代码平台无关，适用于所有支持OpenGL的平台。

SCADE Display代码生成器通过了一系列高安全领域的认证，获得了广泛的信任：

● DO-178B/C A级（DO-178C TQL-1级）

● IEC 61508 SIL 3级

● EN 50128 SIL3/4级

● ISO 26262 ASIL D级

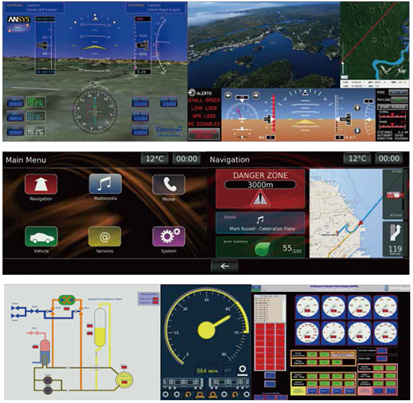

SCADE Display 建模实例

SCADE ARINC 661

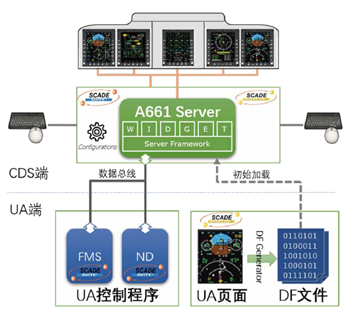

SCADE ARINC 661 解决方案是符合ARINC 661-6标准的CDS端和UA端开发的完整解决方案。CDS端的开发包括A661 Server框架的开发、Widget库的定制、A661 Server程序的自动生成和仿真。UA端的开发包括UA控制程序的建模、仿真、代码生成，以及UA页面的创建和DF文件自动的生成。
