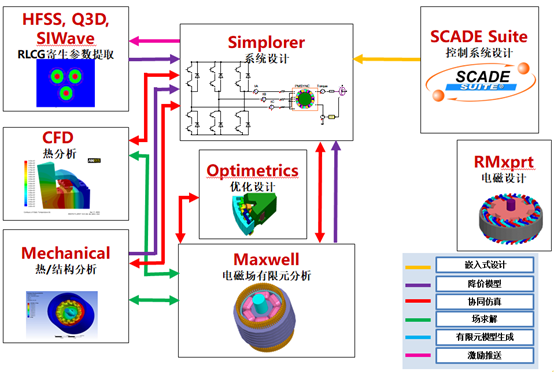

根据ANSYS集成化电机设计理念和解决方案，ANSYS集成化电机设计流程，如下图所示：

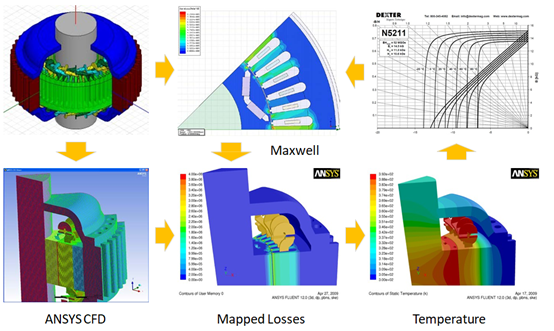

电机设计除了基本的电磁性能外，温升也是必须要考虑的问题，因为温升关系到电机的性能、使用寿命和工作稳定性，而电机的温升问题又与电机的散热方式息息相关。基于ANSYS Workbench仿真平台，Maxwell可以结合Fluent，实现单/双向耦合仿真，高效解决电机电磁、热（流体）多物理场耦合设计问题，精确预测电机的散热性能。

电磁热耦合分析流程

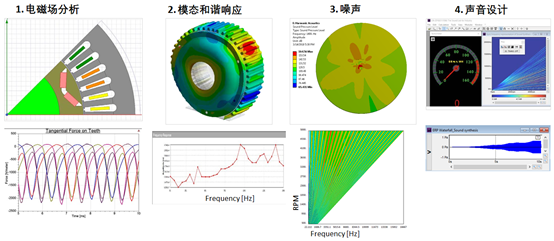

电机的振动和噪声是考核电机性能的重要指标之一，也是一个典型的多物理场问题，精确地分析振动噪声问题需要综合考虑电磁、结构、声场。ANSYS新版本发布的电机电磁、振动、噪声自动化耦合分析流程便捷、高效地解决了这一难题，用户只需要做简单的模型设置，软件就会在后台自动处理一系列的耦合分析工作，包括：计算电机定子内表面的径向磁拉力和切向磁拉力；将时域内的电磁力傅里叶分析，转化成频域内的幅值和相位，作为激励加载到谐响应分析中，最后在进行声场分析等。

电机本体NVH分析流程
