基于ANSYS EKM的仿真数据管理平台集成

企业中存在多种形式的仿真模式：单人单机仿真模式，即涉及到多领域多工况的仿真任务由单人完成；部门级仿真模式，即同一仿真项目由多人协同完成；企业级仿真模式，即同一项目由多部门、多人协同完成。安世源通过对各种CAD/CAE软件、自研程序进行有机整合，对仿真数据进行有效管理，规范各仿真分析流程，提供分布式的数据存储与服务，构建基于部门或企业的综合仿真业务体系。协同仿真平台核心功能价值如下：

• 提供分布式协同工作环境和数据存储，高效协同

• 流程可视化定义，任务自动流转，提高仿真效率

• 实时监控流程，随时掌握项目进展及动态

• 数据集中规范管理，自动抽取元信息以及数据比对，多维检索，减少大量查找数据时间

• 丰富的访问权限及数据安全管理，保护知识产权

• 创建可重用模板，简化操作，封装经验，积累知识，增强软件工具易用性

• 集成软件工具，数据无缝传递，分析过程自动化

• 远程仿真计算

• 移动终端访问（手机\平板等）

协同仿真平台主要由EKM仿真数据管理及Workbench仿真工具应用集成环境组成，通过EKM进行仿真流程及仿真过程数据的管理，仿真流程中的仿真任务可由Workbench或其他仿真工具软件执行。

ANSYS EKM仿真数据管理平台：能够实现仿真数据的多维度统一管理，并通过任务流程系统实现仿真项目、流程的有效管理，实现仿真人员、仿真任务、数据之间的高效协同。

ANSYS Workbench仿真工具应用集成环境：打通工具软件间的数据关联，集成仿真过程中使用的仿真工具，形成统一的仿真客户端应用环境。

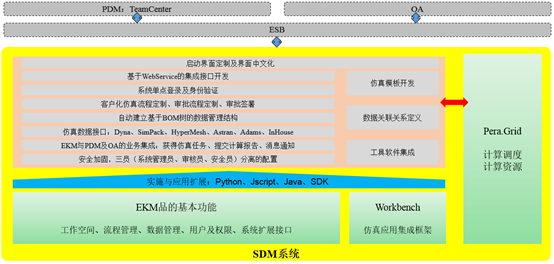

下图所示为安世源基于ANSYS EKM产品以及ANSYS WB产品为某企业构建的SDM仿真平台系统，整合设计仿真业务中的仿真工具、仿真数据及仿真流程，规范仿真流程及应用过程 ，对常用的仿真工具进行集成，构建向导化的仿真计算模板 ，管理仿真过程数据，实现仿真数据的共享与重用，并支持计算作业管理及计算资源的负载均衡与调度 ，同时能够与企业的PDM、OA等系统进行集成，实现系统的单点登录及统一身份认证。

安世源为某企业实施的仿真数据管理系统建设内容
